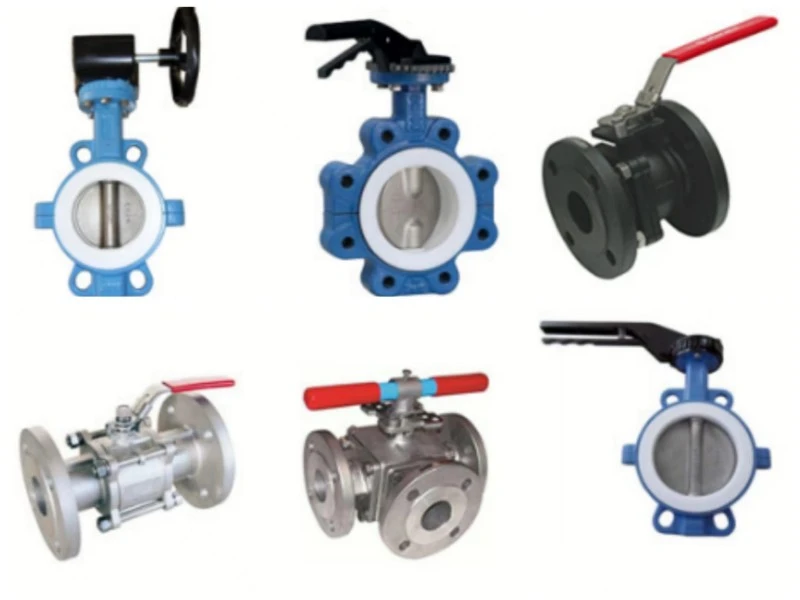

Robinetele fluture și supapele cu bilă sunt ambele tipuri de supape cu un sfert de tură utilizate pentru a controla debitul în conducte. Iată principalele diferențe dintre cele două:
Construcție: O supapă fluture are un disc care se rotește pe un arbore în centrul corpului supapei. Discul poate fi realizat din metal sau dintr-un material flexibil, cum ar fi cauciucul sau plasticul. În schimb, o supapă cu bilă are o bilă sferică cu o gaură în centru. Bila se rotește în corpul supapei pentru a controla debitul.
Funcționare: Supapele fluture sunt acționate prin rotirea discului cu un sfert de tură (90 de grade) pentru a deschide sau închide supapa. Robinetele cu bilă se acționează în același mod, prin rotirea bilei un sfert de tură. Totuși, supapa cu bilă are o pârghie sau mâner care este perpendiculară pe direcția de curgere, în timp ce supapa fluture are o pârghie sau mâner care este paralelă cu direcția de curgere.
Controlul debitului: supapele fluture sunt utilizate de obicei pentru controlul moderat al debitului, în timp ce supapele cu bilă sunt mai potrivite pentru controlul precis al debitului.
Presiune și temperatură: supapele fluture sunt potrivite pentru aplicații de presiune joasă până la medie și intervale de temperatură moderată. Supapele cu bilă sunt potrivite pentru aplicații de înaltă presiune și temperatură înaltă.
Etanșare: Supapele fluture pot avea probleme cu etanșarea datorită designului discului. În schimb, supapele cu bilă au o etanșare etanșă datorită designului bilei sferice.
În general, alegerea între o supapă fluture și o supapă cu bilă va depinde de aplicația specifică, cerințele de presiune și temperatură, nevoile de control al debitului și bugetul.
